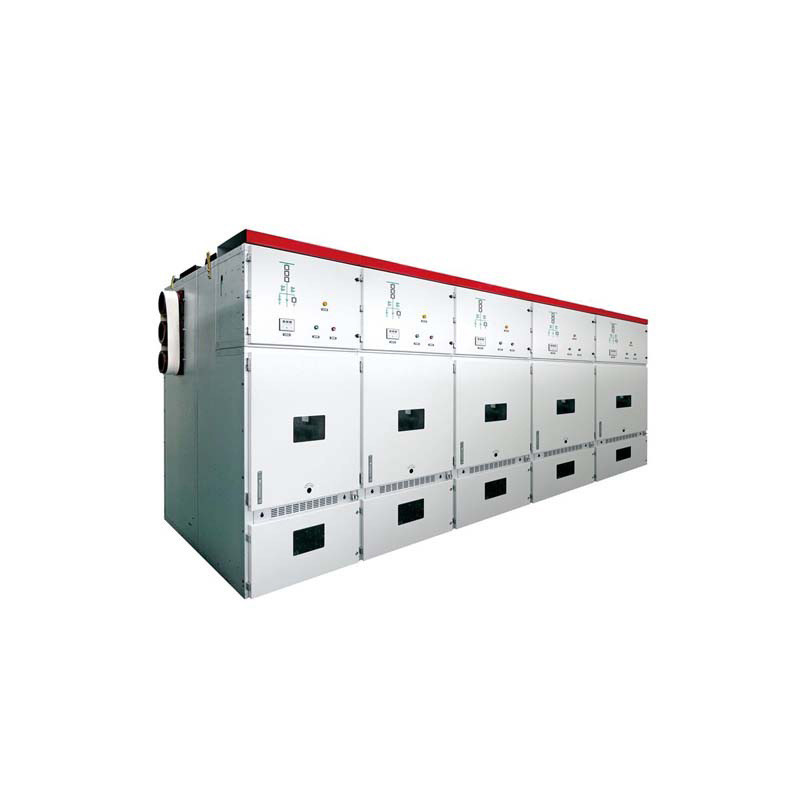

สวิตช์เกียร์แบบถอดได้โลหะ KYN61 บอร์ดจ่ายไฟฟ้าแรงสูง

รายละเอียดสินค้า

สวิตช์เกียร์แบบถอดได้โลหะ KYN61 บอร์ดจ่ายไฟฟ้าแรงสูง

Kyn61-40.5 (Z) ชนิดหุ้มเกราะขยับตู้สวิตช์ปิดโลหะชนิดเปิดชนิด ac (ต่อไปนี้เรียกว่าตู้สวิตช์) เป็นสามเฟส ac 50Hz แรงดันไฟฟ้า 40.5kv ภายในอาคารเป็นโรงไฟฟ้าสถานีย่อยและโรงงานอุตสาหกรรม และ บริษัท เหมืองแร่เพื่อรับและจ่ายกระแสไฟฟ้าด้วยฟังก์ชั่นการควบคุมวงจรการป้องกันและการตรวจสอบ แต่ยังสามารถใช้สำหรับการดำเนินการบ่อยๆ

สวิตช์เป็นไปตาม GB / t11022-1999, gb3906-2006 และ DL 404-1997

คุณสมบัติโครงสร้าง

1. โครงสร้างตู้ใช้โครงสร้างประกอบและเบรกเกอร์ใช้โครงสร้างพื้นรถเข็น

2. ติดตั้งเบรกเกอร์สูญญากาศฉนวนคอมโพสิตชนิดใหม่ที่มีความสามารถในการเปลี่ยนแทนกันได้ดีและเปลี่ยนได้ง่าย

3. กลไกการขับเคลื่อนแบบสกรูน็อตถูกติดตั้งไว้ในโครงรถซึ่งสามารถเคลื่อนย้ายรถลากได้อย่างง่ายดายและป้องกันความเสียหายต่อโครงสร้างการขับเคลื่อนเนื่องจากการทำงานที่ไม่เหมาะสม

4. การดำเนินการทั้งหมดสามารถทำได้ในสถานะปิดของประตูตู้;

5. การเชื่อมต่อระหว่างสวิตช์หลักรถลากและประตูตู้สวิตช์ใช้การล็อคเชิงกลที่บังคับเพื่อให้เป็นไปตามฟังก์ชัน "การป้องกันห้า"

6. ห้องเคเบิลเต็มพื้นที่ให้เชื่อมต่อสายเคเบิลได้หลายสาย

7. สวิตช์กราวด์อย่างรวดเร็วใช้สำหรับการต่อสายดินและลัดวงจร

8. ระดับการป้องกันสิ่งที่แนบมา IP3X, ประตูช่องใส่รถเข็นเปิด, ระดับการป้องกัน IP2X;

9. ผลิตภัณฑ์เป็นไปตาม gb3906-1991.dl 404-1997 และใช้มาตรฐานสากล iec-298 พร้อมข้อมูลอ้างอิง

เงื่อนไขการใช้งาน

1. อุณหภูมิอากาศแวดล้อม: -15c ~ + 40C;

2. ระดับความสูง: 2000m และต่ำกว่า;

3. สภาพความชื้น: ค่าเฉลี่ยรายวันไม่เกิน 95% และความดันไอน้ำเฉลี่ยรายวันไม่เกิน 2.2kpa ค่าเฉลี่ยรายเดือนไม่เกิน 90% และความดันไอน้ำเฉลี่ยรายเดือนไม่เกิน มากกว่า 1.8kPa.

4. ความรุนแรงของแผ่นดินไหว: ไม่เกิน 8 องศา;

5. ไม่มีมลพิษที่ชัดเจนเช่นก๊าซที่มีฤทธิ์กัดกร่อนหรือติดไฟได้

6. หากเกินเงื่อนไขการใช้งานปกติข้างต้นผู้ใช้อาจเจรจากับ บริษัท

คำแนะนำในการสั่งซื้อ

1. แผนผังของวงจรหลักหรือแผนภาพไฟฟ้า

2. การจัดเรียงและรูปแบบ

3. รุ่นข้อกำหนดและปริมาณของส่วนประกอบหลัก

4. วิธีการเดินสายเข้าและขาออกและข้อกำหนดสายเคเบิล ฯลฯ

5. หากจำเป็นต้องมีการเชื่อมต่อบัสระหว่างอุปกรณ์จะต้องจัดเตรียมการเชื่อมต่อบัสและความสูงจากพื้นดิน

6. ข้อกำหนดการสั่งซื้ออื่น ๆ
