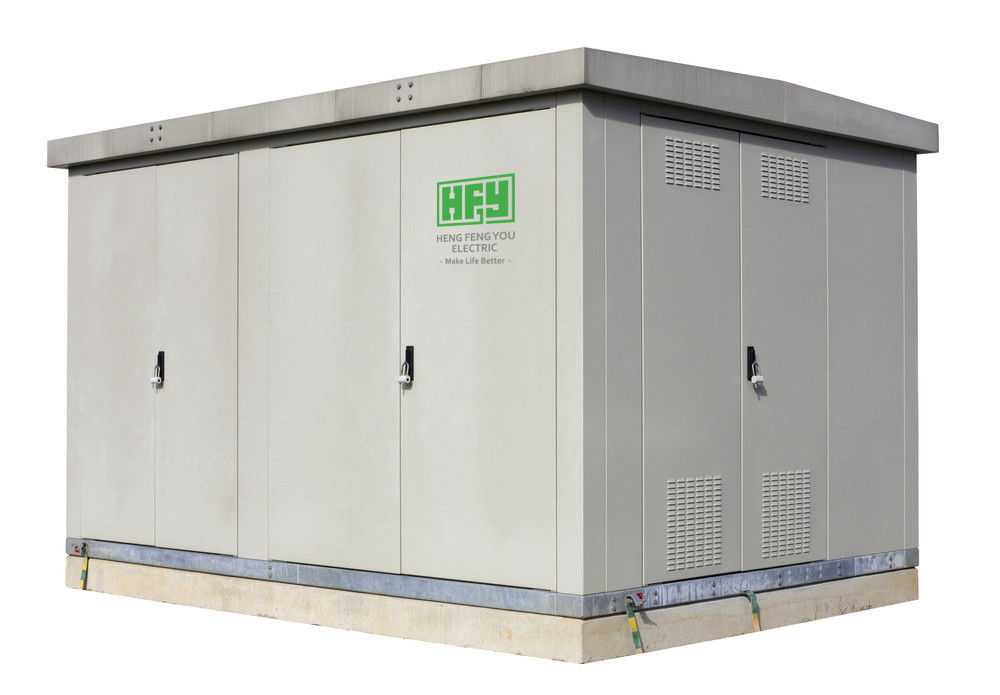

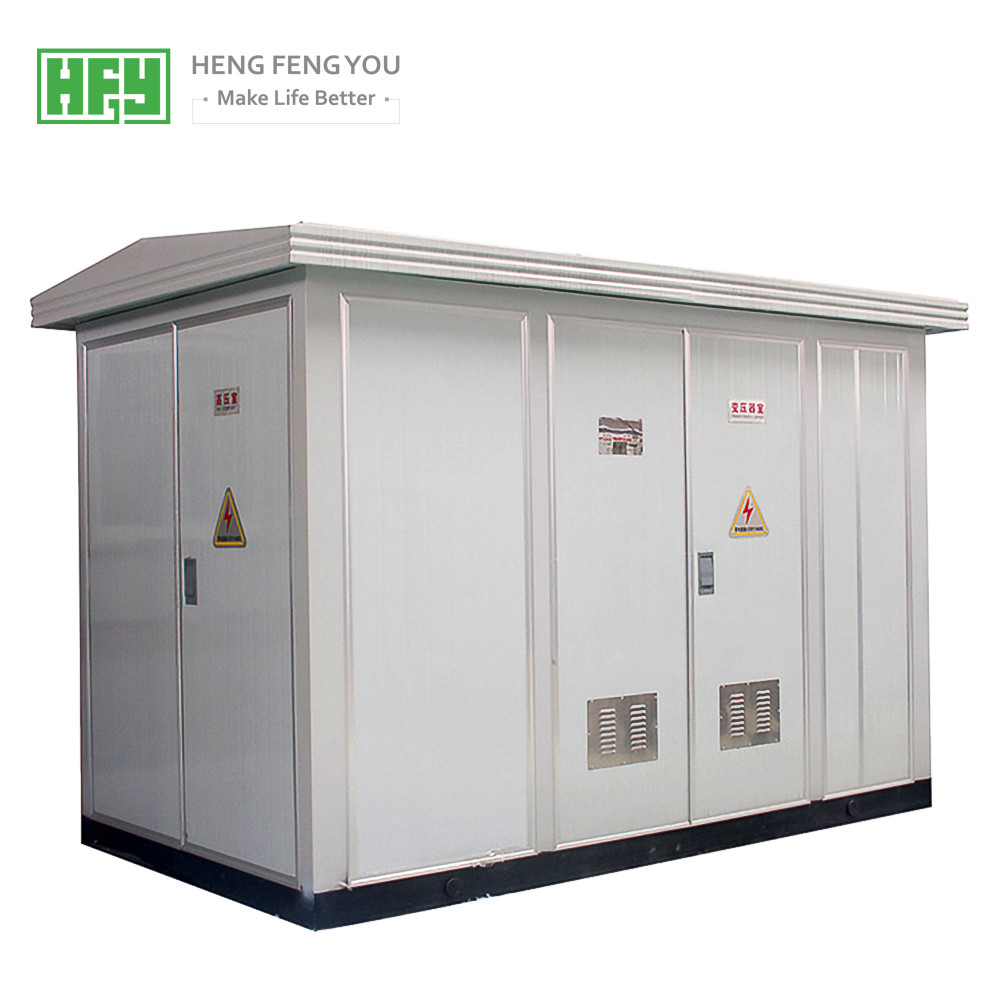

สถานีย่อยสำเร็จรูปพร้อมสวิตช์แรงดันระบบ 12kV และหม้อแปลงสถานีย่อยเคลื่อนที่ขนาดกะทัดรัดสำเร็จรูป

รายละเอียดสินค้า

สถานีย่อยสำเร็จรูปพร้อมสวิตช์แรงดันระบบ 12kV และหม้อแปลงสถานีย่อยเคลื่อนที่ขนาดกะทัดรัดสำเร็จรูป

รายละเอียดสินค้า

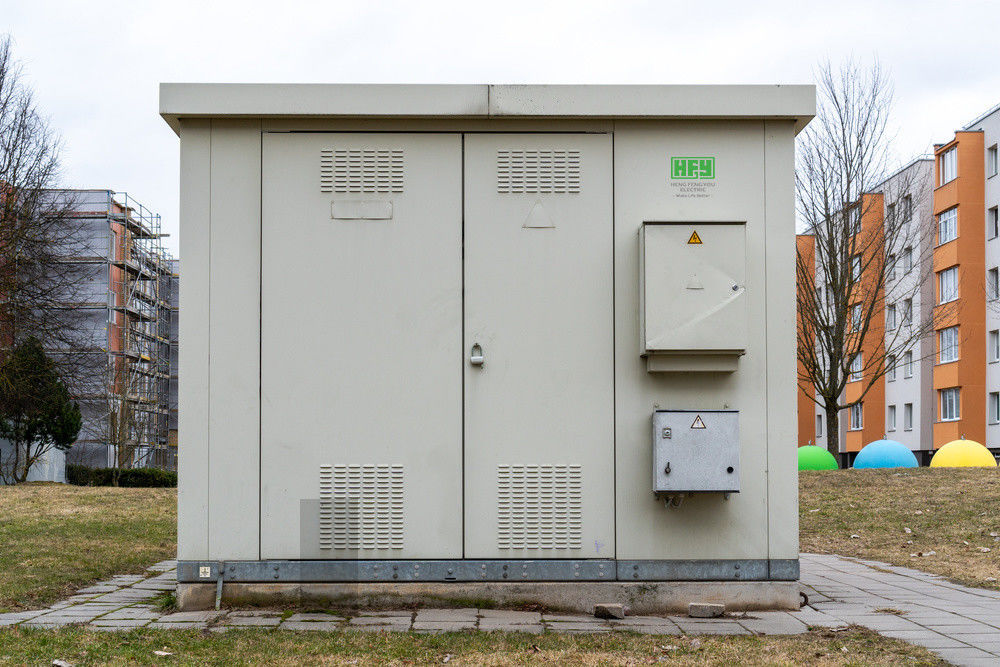

นี่คือสถานีย่อยสำเร็จรูปที่ออกแบบจากโรงงานทดสอบและพร้อมติดตั้งและเป็นไปตามมาตรฐาน IEC 62271-202 (IEC 61330) อย่างสมบูรณ์สถานีย่อยขนาดกะทัดรัดของเราได้รับการออกแบบตามมาตรฐานสูงสุดสำหรับความปลอดภัยและสุนทรียภาพของบุคลากรซึ่งออกแบบมาเพื่อช่วยแก้ปัญหารอยเท้าและข้อ จำกัด ของพื้นที่ที่เกิดขึ้นภายในศูนย์โหลดที่หนาแน่นในเมือง

สถานีย่อยประเภทกล่องเป็นชุดอุปกรณ์กระจายขนาดกะทัดรัดที่รวมสวิตช์เกียร์แรงสูงหม้อแปลงไฟฟ้าระบบจำหน่ายและสวิตช์แรงดันต่ำตามรูปแบบการเดินสายส่วนประกอบหลัก: หม้อแปลงสวิตช์เกียร์แรงดันสูงและอุปกรณ์ควบคุมสวิตช์เกียร์แรงดันต่ำและอุปกรณ์ควบคุมสายเชื่อมต่อภายในที่เกี่ยวข้อง (สายเคเบิลบัสบาร์ ฯลฯ ) และอุปกรณ์เสริมอื่น ๆ

ผลิตภัณฑ์นี้เป็นชุดผลิตภัณฑ์ที่ออกแบบและผลิตโดย บริษัท ของเราเพื่อตอบสนองความต้องการของการก่อสร้างโครงข่ายไฟฟ้าในเมืองและชนบทบนพื้นฐานของการนำเสนอเทคโนโลยีการผลิตไฟฟ้าขั้นสูงในประเทศและต่างประเทศมีลักษณะของขนาดเล็กโครงสร้างที่กะทัดรัดการทำงานที่ชาญฉลาดความปลอดภัยและความน่าเชื่อถือระยะเวลาสั้น ๆ ในการติดตั้งภาคสนามและการว่าจ้างและสามารถแทนที่สถานีย่อยแบบเดิมได้และสามารถตอบสนองความต้องการของการวัดพลังงานไฟฟ้าของผู้ใช้การชดเชยกำลังไฟฟ้าปฏิกิริยาโครงร่างแรงดันไฟฟ้าสูงและต่ำและแสดงถึงทิศทางการพัฒนาของสถานีย่อยขนาดเล็กและขนาดกลางผลิตภัณฑ์นี้เหมาะสำหรับผู้ใช้ไฟฟ้า 10kV / 50Hz / 30 ~ 1600kVA ในโรงงานอุตสาหกรรมและเหมืองแร่ท่าเทียบเรือสนามบินสถานที่สาธารณะอาคารสูงและที่อยู่อาศัย

nสถานีย่อยสำเร็จรูป sformer

สถานีย่อยสำเร็จรูปเหมาะสำหรับระบบไฟฟ้า AC50HZ, 6KV และ 12KV เป็นพลังแห่งการยอมรับและการกระจายมีการใช้กันอย่างแพร่หลายในโรงงานอุตสาหกรรมและเหมืองแร่ที่พักอาศัยโรงพยาบาลห้างสรรพสินค้าอาคารสูงและระบบจำหน่ายอื่น ๆ

คุณสมบัติหลัก

- โครงสร้างตู้แบบแยกส่วนให้ความยืดหยุ่นในระดับสูงเพื่อตอบสนองความต้องการของไซต์งานเฉพาะ
- โครงสร้างแบบแบ่งส่วนอย่างเต็มที่สำหรับสวิตช์เกียร์ MV หม้อแปลงและสวิตช์ LV
- ระบบระบายอากาศที่ออกแบบมาเป็นพิเศษเพื่อให้เหมาะกับสภาพอากาศในพื้นที่
- สุนทรียภาพที่น่าดึงดูด
- มั่นใจในความปลอดภัยสำหรับผู้ปฏิบัติงานประชาชนและสิ่งแวดล้อม
- ต้นทุนวงจรชีวิตต่ำ

บันทึก:เนื่องจากการปรับปรุงผลิตภัณฑ์อย่างต่อเนื่องขนาดที่ให้ไว้ในตัวอย่างนี้ใช้สำหรับการอ้างอิงเท่านั้นหากจำเป็น บริษัท ของเราสามารถออกแบบและผลิตตามความต้องการของผู้ใช้กรุณาติดต่อ บริษัท ให้ทันเวลา

·สภาพการใช้งาน

1. อุณหภูมิอากาศแวดล้อมสูงสุดต้องไม่เกิน 45 ℃และต่ำสุดต้องไม่เกิน - 45 ℃;

2. ระดับความสูงต้องไม่เกิน 1,000 เมตรหากใช้หม้อแปลงไฟฟ้าแบบกำหนดเองพิเศษและส่วนประกอบแรงดันไฟฟ้าต่ำความสูงจะสูงถึง 4000 เมตร

3. จะต้องวางในสถานที่ที่มีความเอียงในแนวตั้งไม่เกิน 5 °และไม่มีการสั่นสะเทือนหรือแรงกระแทกอย่างรุนแรง

4. ความชื้นในอากาศไม่เกิน 90% (+ 25 ℃);

5. สถานที่ก๊าซโดยไม่ต้องทำฝุ่นอันตรายจากการระเบิดโลหะกัดกร่อนและชิ้นส่วนไฟฟ้า

6. ความเร็วลมภายนอกต้องไม่เกิน 35m / s

7. หากเกินเงื่อนไขสภาพแวดล้อมการใช้งานปกติข้างต้นลูกค้าสามารถปรับแต่งได้กับ บริษัท ของเรา

·โครงสร้างฉกิน:

1) พื้นที่ว่างที่เล็กกว่า

2) มั่นคงและเชื่อถือได้

3) เคลื่อนย้ายง่ายสวยงามและใช้งานได้จริง

4) ต้นทุนต่ำและระยะเวลาการติดตั้งสั้น

·คำสั่งการสั่งซื้อ

1. การวาดมโนภาพหรือแผนผังไฟฟ้าของวงจรหลัก

2. รุ่นข้อกำหนดและปริมาณของส่วนประกอบหลัก

3. โหมดสายเข้าและขาออกและข้อกำหนดสายเคเบิล ฯลฯ

4. วัสดุและลักษณะของเปลือก: แผ่นคอมโพสิตแผ่นเหล็กแผ่นสแตนเลสแผ่นปูนซีเมนต์ ฯลฯ

5. ข้อกำหนดการสั่งซื้ออื่น ๆ
